Multi-Protocol Interfaces

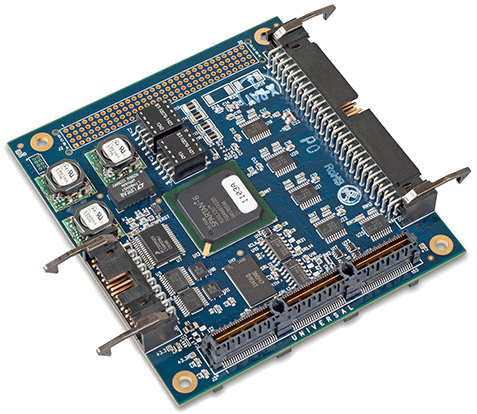

The PE1000 family of PCIe/104™ and PCI/104-Express™ cards enable embedded computers to interface with a variety of avionics databuses.
Key Features:
Technical specifications | |
Standard Features |
- Model dependent protocol capability - 16 Avionics Discrete I/O - Up to 4 Differential Discrete I/O - IRIG A/B input and output - 32 MB on-board memory |
Weight | Approximately 3.5 oz (100 g) |
Dimensions | 3.6 x 3.8 inch (90 x 96 mm) |
Conformal coating | Conformal coating options |
Avionics Interfaces & I/O | |
MIL-STD-1553 | Up to 2 channels |
ARINC 429 |
Up to 20 receive channels Up to 8 transmit channels |
ARINC 708 | Up to 4 channels |
ARINC 717 | Up to 4 channels |
EBR-1553 | Up to 4 ports |
Serial | Up to 4 RS-422/485 |
Discrete I/O |
Up to 4 differential Includes 16 avionics discrete I/O |
IRIG | IRIG A/B PWM and AM |
Protocol I/O & IRIG connector |
- AMP 50-pin latching header - IDC Socket: 2-1658526-4 Mate - Wire Socket: 1-102387-0 Mate - Wire Contacts: 87667-5 |
Discrete I/O connector |
- AMP 20-pin latching header - IDC Socket: 1-1658526-3 Mate - Wire Socket: 102387-4 Mate - Wire Contacts: 87667-5 |
Environmental and physical specifications | |
Operating Temperature | -40 to 85°C |
Storage Temperature | -55 to +100 °C |
RoHS 6/6 | Compliant |
Model | Description |
PE1010 | ARINC 429 8R/0T |
PE1020 | ARINC 429 4R/4T |
PE1030 | ARINC 429 0R/8T |
PE1040 | ARINC 429 16R/0T |
PE1050 | ARINC 429 12R/4T |
PE1060 | ARINC 429 8R/8T |
PE1070 | ARINC 429 20R/0T |
PE1080 | ARINC 429 16R/4T |
PE1090 | ARINC 429 12R/8T |
PE1001 | ARINC 717 2R2T |
PE1011 | ARINC 429 8R/0T. ARINC 717 2R2T |
PE1021 | ARINC 429 4R/4T. ARINC 717 2R2T |
PE1031 | ARINC 429 0R/8T. ARINC 717 2R2T |
PE1041 | ARINC 429 16R/0T. ARINC 717 2R2T |
PE1051 | ARINC 429 12R/4T. ARINC 717 2R2T |
PE1061 | ARINC 429 8R/8T. ARINC 717 2R2T |
PE1002 | RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1012 | ARINC 429 8R/0T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1022 | ARINC 429 4R/4T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1032 | ARINC 429 0R/8T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1042 | ARINC 429 16R/0T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1052 | ARINC 429 12R/4T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1062 | ARINC 429 8R/8T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1100 | 1 Single-Function 1553 Ch. |
PE1110 | ARINC 429 8R/0T. 1 Single-Function 1553 Ch. |
PE1120 | ARINC 429 4R/4T. 1 Single-Function 1553 Ch. |
PE1130 | ARINC 429 0R/8T. 1 Single-Function 1553 Ch. |
PE1140 | ARINC 429 16R/0T. 1 Single-Function 1553 Ch. |
PE1150 | ARINC 429 12R/4T. 1 Single-Function 1553 Ch. |
PE1160 | ARINC 429 8R/8T. 1 Single-Function 1553 Ch. |
PE1170 | ARINC 429 20R/0T. 1 Single-Function 1553 Ch. |
PE1180 | ARINC 429 16R/4T. 1 Single-Function 1553 Ch. |
PE1190 | ARINC 429 12R/8T. 1 Single-Function 1553 Ch. |
PE1111 | ARINC 429 8R/0T. 1 Single-Function 1553 Ch. ARINC 717 2R2T |
PE1121 | ARINC 429 4R/4T. 1 Single-Function 1553 Ch. ARINC 717 2R2T |
PE1131 | ARINC 429 0R/8T. 1 Single-Function 1553 Ch. ARINC 717 2R2T |
PE1141 | ARINC 429 16R/0T. 1 Single-Function 1553 Ch. ARINC 717 2R2T |
PE1151 | ARINC 429 12R/4T. 1 Single-Function 1553 Ch. ARINC 717 2R2T |
PE1161 | ARINC 429 8R/8T. 1 Single-Function 1553 Ch. ARINC 717 2R2T |
PE1102 | 1 Single-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1112 | ARINC 429 8R/0T. 1 Single-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1122 | ARINC 429 4R/4T. 1 Single-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1132 | ARINC 429 0R/8T. 1 Single-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1142 | ARINC 429 16R/0T. 1 Single-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1152 | ARINC 429 12R/4T. 1 Single-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1162 | ARINC 429 8R/8T. 1 Single-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1200 | 1 Multi-Function 1553 Ch. |
PE1210 | ARINC 429 8R/0T. 1 Multi-Function 1553 Ch. |
PE1220 | ARINC 429 4R/4T. 1 Multi-Function 1553 Ch. |
PE1230 | ARINC 429 0R/8T. 1 Multi-Function 1553 Ch. |
PE1240 | ARINC 429 16R/0T. 1 Multi-Function 1553 Ch. |
PE1250 | ARINC 429 12R/4T. 1 Multi-Function 1553 Ch. |
PE1260 | ARINC 429 8R/8T. 1 Multi-Function 1553 Ch. |
PE1270 | ARINC 429 20R/0T. 1 Multi-Function 1553 Ch. |
PE1280 | ARINC 429 16R/4T. 1 Multi-Function 1553 Ch. |
PE1290 | ARINC 429 12R/8T. 1 Multi-Function 1553 Ch. |
PE1211 | ARINC 429 8R/0T. 1 Multi-Function 1553 Ch. ARINC 717 2R2T |
PE1221 | ARINC 429 4R/4T. 1 Multi-Function 1553 Ch. ARINC 717 2R2T |
PE1231 | ARINC 429 0R/8T. 1 Multi-Function 1553 Ch. ARINC 717 2R2T |
PE1241 | ARINC 429 16R/0T. 1 Multi-Function 1553 Ch. ARINC 717 2R2T |
PE1251 | ARINC 429 12R/4T. 1 Multi-Function 1553 Ch. ARINC 717 2R2T |
PE1261 | ARINC 429 8R/8T. 1 Multi-Function 1553 Ch. ARINC 717 2R2T |
PE1202 | 1 Multi-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1212 | ARINC 429 8R/0T. 1 Multi-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1222 | ARINC 429 4R/4T. 1 Multi-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1232 | ARINC 429 0R/8T. 1 Multi-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1242 | ARINC 429 16R/0T. 1 Multi-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1252 | ARINC 429 12R/4T. 1 Multi-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1262 | ARINC 429 8R/8T. 1 Multi-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1300 | 2 Single-Function 1553 Ch. |
PE1310 | ARINC 429 8R/0T. 2 Single-Function 1553 Ch. |
PE1320 | ARINC 429 4R/4T. 2 Single-Function 1553 Ch. |
PE1330 | ARINC 429 0R/8T. 2 Single-Function 1553 Ch. |
PE1340 | ARINC 429 16R/0T. 2 Single-Function 1553 Ch. |
PE1350 | ARINC 429 12R/4T. 2 Single-Function 1553 Ch. |
PE1360 | ARINC 429 8R/8T. 2 Single-Function 1553 Ch. |
PE1370 | ARINC 429 20R/0T. 2 Single-Function 1553 Ch. |
PE1380 | ARINC 429 16R/4T. 2 Single-Function 1553 Ch. |
PE1390 | ARINC 429 12R/8T. 2 Single-Function 1553 Ch. |
PE1311 | ARINC 429 8R/0T. 2 Single-Function 1553 Ch. ARINC 717 2R2T |
PE1321 | ARINC 429 4R/4T. 2 Single-Function 1553 Ch. ARINC 717 2R2T |
PE1331 | ARINC 429 0R/8T. 2 Single-Function 1553 Ch. ARINC 717 2R2T |
PE1341 | ARINC 429 16R/0T. 2 Single-Function 1553 Ch. ARINC 717 2R2T |
PE1351 | ARINC 429 12R/4T. 2 Single-Function 1553 Ch. ARINC 717 2R2T |
PE1361 | ARINC 429 8R/8T. 2 Single-Function 1553 Ch. ARINC 717 2R2T |
PE1302 | 2 Single-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1312 | ARINC 429 8R/0T. 2 Single-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1322 | ARINC 429 4R/4T. 2 Single-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1332 | ARINC 429 0R/8T. 2 Single-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1342 | ARINC 429 16R/0T. 2 Single-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1352 | ARINC 429 12R/4T. 2 Single-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1362 | ARINC 429 8R/8T. 2 Single-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1400 | 2 Multi-Function 1553 Ch. |
PE1410 | ARINC 429 8R/0T. 2 Multi-Function 1553 Ch. |
PE1420 | ARINC 429 4R/4T. 2 Multi-Function 1553 Ch. |
PE1430 | ARINC 429 0R/8T. 2 Multi-Function 1553 Ch. |
PE1440 | ARINC 429 16R/0T. 2 Multi-Function 1553 Ch. |
PE1450 | ARINC 429 12R/4T. 2 Multi-Function 1553 Ch. |
PE1460 | ARINC 429 8R/8T. 2 Multi-Function 1553 Ch. |
PE1470 | ARINC 429 20R/0T. 2 Multi-Function 1553 Ch. |
PE1480 | ARINC 429 16R/4T. 2 Multi-Function 1553 Ch. |
PE1490 | ARINC 429 12R/8T. 2 Multi-Function 1553 Ch. |
PE1411 | ARINC 429 8R/0T. 2 Multi-Function 1553 Ch. ARINC 717 2R2T |
PE1421 | ARINC 429 4R/4T. 2 Multi-Function 1553 Ch. ARINC 717 2R2T |
PE1431 | ARINC 429 0R/8T. 2 Multi-Function 1553 Ch. ARINC 717 2R2T |
PE1441 | ARINC 429 16R/0T. 2 Multi-Function 1553 Ch. ARINC 717 2R2T |
PE1451 | ARINC 429 12R/4T. 2 Multi-Function 1553 Ch. ARINC 717 2R2T |
PE1461 | ARINC 429 8R/8T. 2 Multi-Function 1553 Ch. ARINC 717 2R2T |
PE1402 | 2 Multi-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1412 | ARINC 429 8R/0T. 2 Multi-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1422 | ARINC 429 4R/4T. 2 Multi-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1432 | ARINC 429 0R/8T. 2 Multi-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1442 | ARINC 429 16R/0T. 2 Multi-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1452 | ARINC 429 12R/4T. 2 Multi-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1462 | ARINC 429 8R/8T. 2 Multi-Function 1553 Ch. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1500 | ARINC 708 1R1T |
PE1510 | ARINC 708 1R1T. ARINC 429 8R/0T |
PE1520 | ARINC 708 1R1T. ARINC 429 4R/4T |
PE1530 | ARINC 708 1R1T. ARINC 429 0R/8T |
PE1540 | ARINC 708 1R1T. ARINC 429 16R/0T |
PE1550 | ARINC 708 1R1T. ARINC 429 12R/4T |
PE1560 | ARINC 708 1R1T. ARINC 429 8R/8T |
PE1570 | ARINC 708 1R1T. ARINC 429 20R/0T |
PE1580 | ARINC 708 1R1T. ARINC 429 16R/4T |
PE1590 | ARINC 708 1R1T. ARINC 429 12R/8T |
PE1511 | ARINC 708 1R1T. ARINC 429 8R/0T. ARINC 717 2R2T |
PE1521 | ARINC 708 1R1T. ARINC 429 4R/4T. ARINC 717 2R2T |
PE1531 | ARINC 708 1R1T. ARINC 429 0R/8T. ARINC 717 2R2T |
PE1541 | ARINC 708 1R1T. ARINC 429 16R/0T. ARINC 717 2R2T |
PE1551 | ARINC 708 1R1T. ARINC 429 12R/4T. ARINC 717 2R2T |
PE1561 | ARINC 708 1R1T. ARINC 429 8R/8T. ARINC 717 2R2T |
PE1502 | ARINC 708 1R1T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1512 | ARINC 708 1R1T. ARINC 429 8R/0T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1522 | ARINC 708 1R1T. ARINC 429 4R/4T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1532 | ARINC 708 1R1T. ARINC 429 0R/8T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1542 | ARINC 708 1R1T. ARINC 429 16R/0T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1552 | ARINC 708 1R1T. ARINC 429 12R/4T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1562 | ARINC 708 1R1T. ARINC 429 8R/8T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1600 | ARINC 708 2R2T. ARINC 708 1R1T |
PE1610 | ARINC 708 2R2T. ARINC 429 8R/0T |
PE1620 | ARINC 708 2R2T. ARINC 429 4R/4T |
PE1630 | ARINC 708 2R2T. ARINC 429 0R/8T |
PE1640 | ARINC 708 2R2T. ARINC 429 16R/0T |
PE1650 | ARINC 708 2R2T. ARINC 429 12R/4T |
PE1660 | ARINC 708 2R2T. ARINC 429 8R/8T |
PE1670 | ARINC 708 2R2T. ARINC 429 20R/0T |
PE1680 | ARINC 708 2R2T. ARINC 429 16R/4T |
PE1690 | ARINC 708 2R2T. ARINC 429 12R/8T |
PE1611 | ARINC 708 2R2T. ARINC 429 8R/0T. ARINC 717 2R2T |
PE1621 | ARINC 708 2R2T. ARINC 429 4R/4T. ARINC 717 2R2T |
PE1631 | ARINC 708 2R2T. ARINC 429 0R/8T. ARINC 717 2R2T |
PE1641 | ARINC 708 2R2T. ARINC 429 16R/0T. ARINC 717 2R2T |
PE1651 | ARINC 708 2R2T. ARINC 429 12R/4T. ARINC 717 2R2T |
PE1661 | ARINC 708 2R2T. ARINC 429 8R/8T. ARINC 717 2R2T |
PE1602 | ARINC 708 2R2T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1612 | ARINC 708 2R2T. ARINC 429 8R/0T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1622 | ARINC 708 2R2T. ARINC 429 4R/4T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1632 | ARINC 708 2R2T. ARINC 429 0R/8T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1642 | ARINC 708 2R2T. ARINC 429 16R/0T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1652 | ARINC 708 2R2T. ARINC 429 12R/4T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
PE1662 | ARINC 708 2R2T. ARINC 429 8R/8T. RS45: 4 Ports or RS232: 2 Ports or RS422: 2 Ports |
